Воплощение винтажного советского бидона с молоком в Blender

Введение

Здравствуйте, меня зовут Борис Лозовой, и я 3D-артист. Я начал изучать 3D чуть больше года назад и каждый день открываю для себя что-то новое. До этого я создавал рекламные баннеры, а в качестве хобби рисовал в 2D. В 3D-графику меня привело желание попробовать что-то новое для 2D-рисования, например, подготовку заготовок для 2D-иллюстраций, и, конечно, моя большая любовь к видеоиграм.

Я полностью самоучка. Хорошо, что в интернете можно найти любые необходимые знания; главное — уметь искать и структурировать нужную информацию. В данный момент я работаю фрилансером 3D-моделлером и ищу свой первый AAA-опыт в разработке игр, продолжая работать над своим портфолио.

Проект «Винтажная советская молочная банка»

Я поставил перед собой две основные цели для этого проекта: скорость работы и качество текстур. Мне нужно было выбрать объект с простыми формами, но с разнообразием материалов. Идея с банкой идеально соответствовала этим параметрам.

У банки несколько типов материалов:

• Эмалированная поверхность;
• Металл;
• Дерево;
• Изолента.

Любой проект всегда начинается с поиска референсов. Я искал любые картинки на тему старой посуды, искал формы, материалы, сколы, царапины, грязь и т. д. Также я нашёл точные размеры реального объекта. Совет для начинающих: вам всегда нужно больше референсов, даже если вы думаете, что у вас достаточно, лучше найти ещё немного. Не бывает слишком много референсов.

Для удобства группировки изображений можно использовать специальные программы, например, PureRef.

Блок-аут

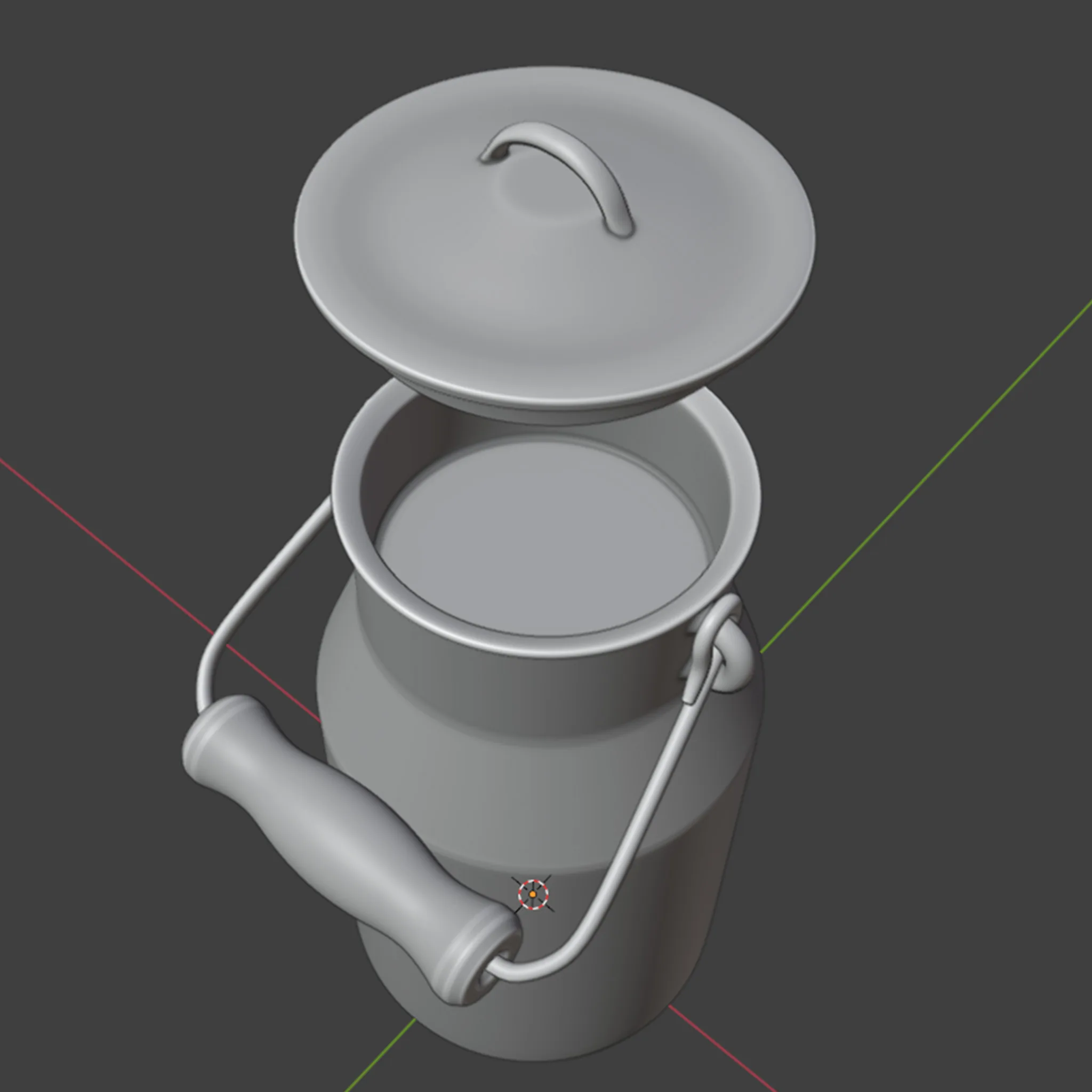

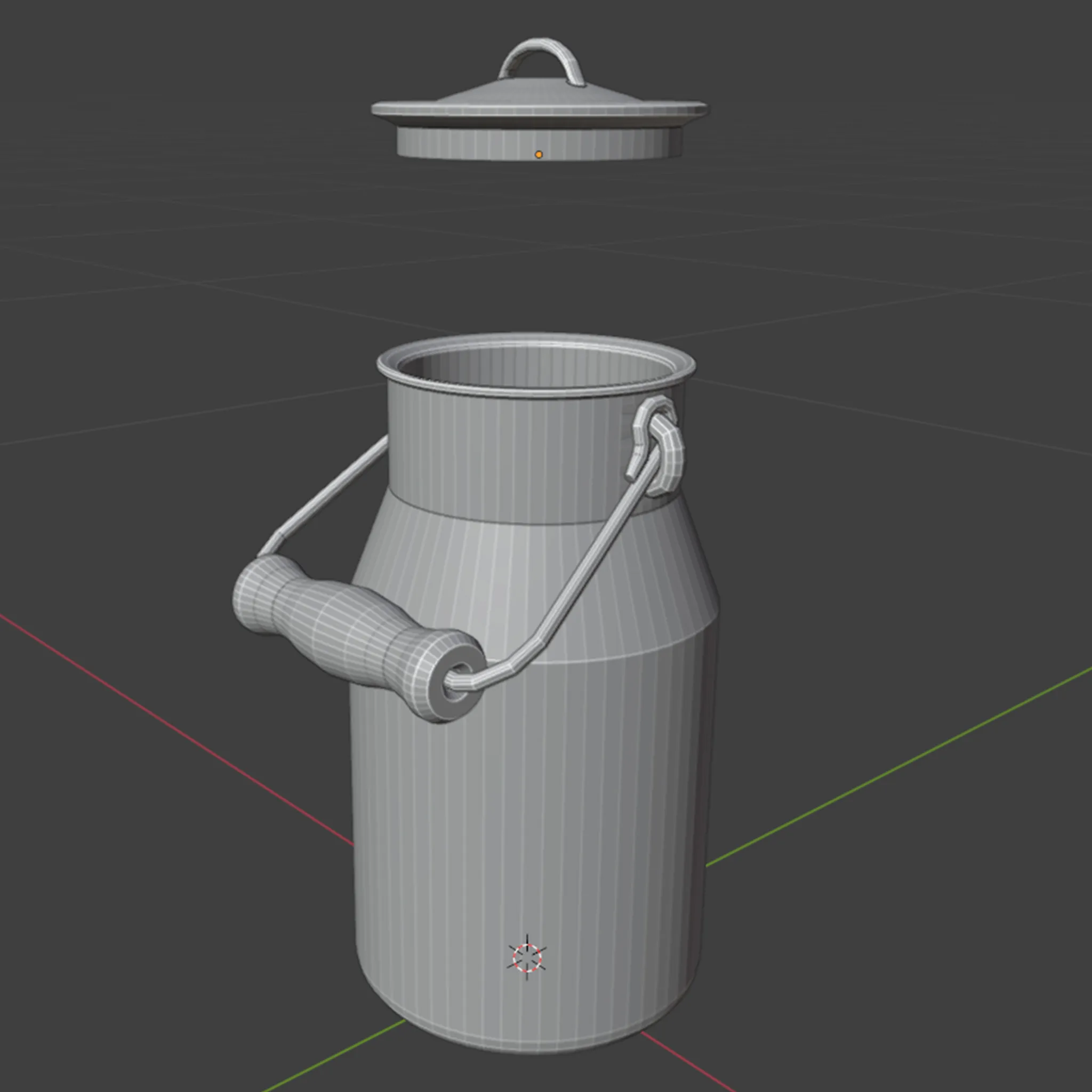

Я начал работу в Blender с простого блок-аута. Следуя своим референсам, я создал базовую форму всех элементов, чтобы получить необходимые размеры и пропорции.

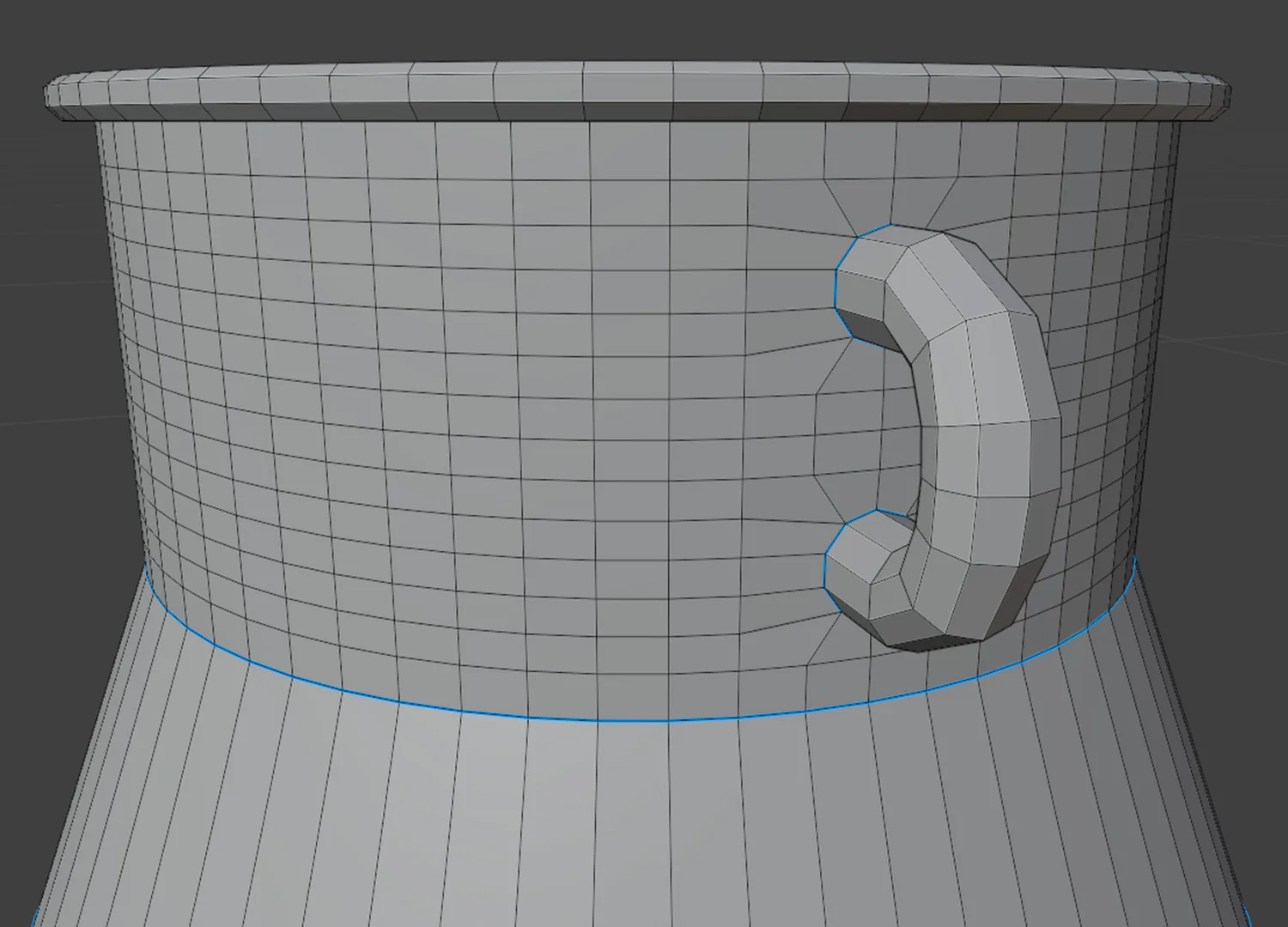

Вся модель изначально была сделана для неразрушающего метода моделирования, используя модификаторы Bevel и Subdivision. Таким образом, я заранее подготовил себе упрощение работы с ретопологией и последующей UV-развёрткой, но об этом позже.

Хай-поли

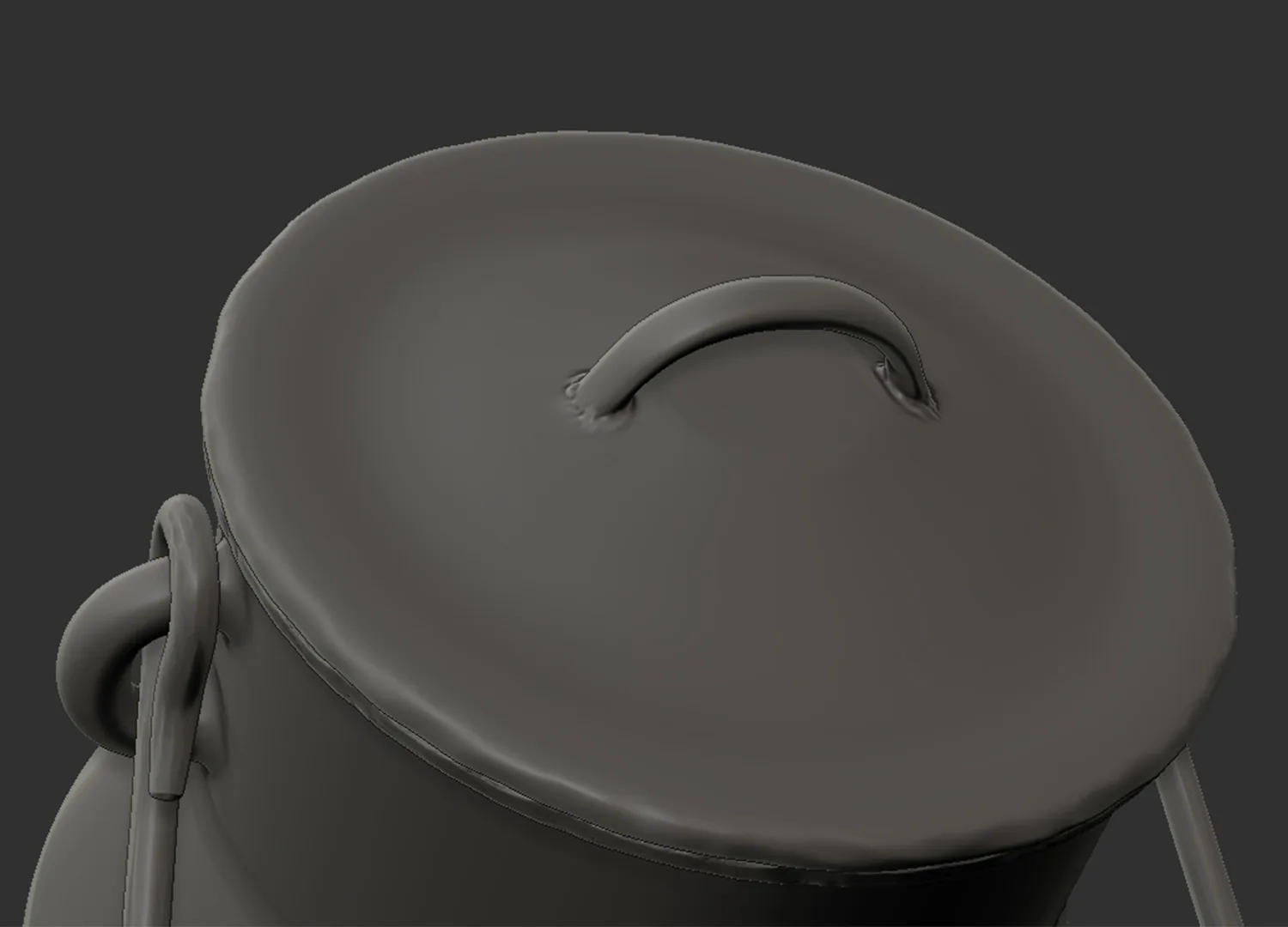

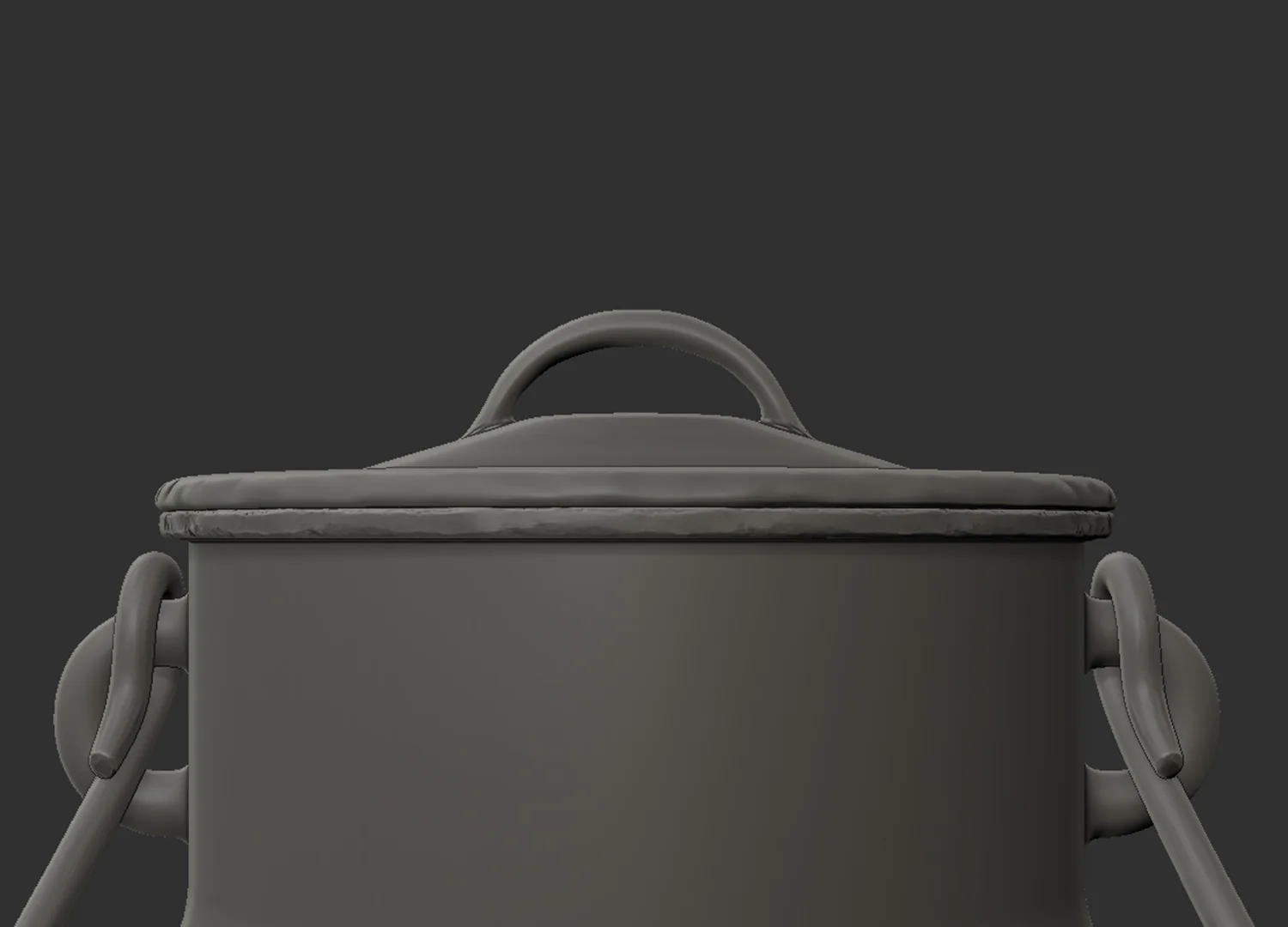

Затем я сделал дубликаты своей модели для экспорта в ZBrush. Там я планировал добавить детали и создать изоленту на ручке. Я начал с крышки, добавил небольшие вмятины по краю и обработал место соединения крышки и ручки. Затем я добавил вмятины на горлышко самой банки и металлическую часть ручки, добавив угловатость и вмятины.

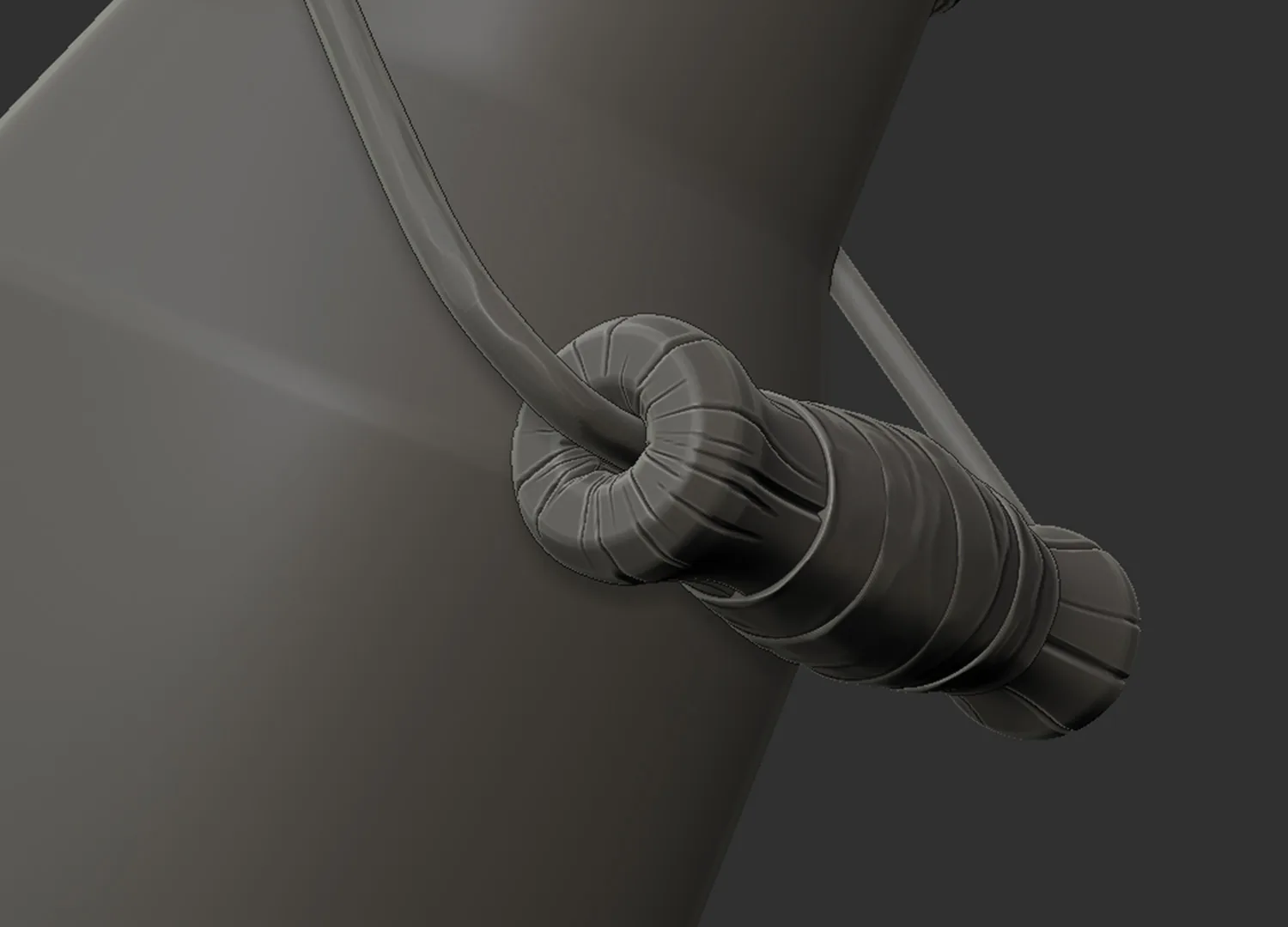

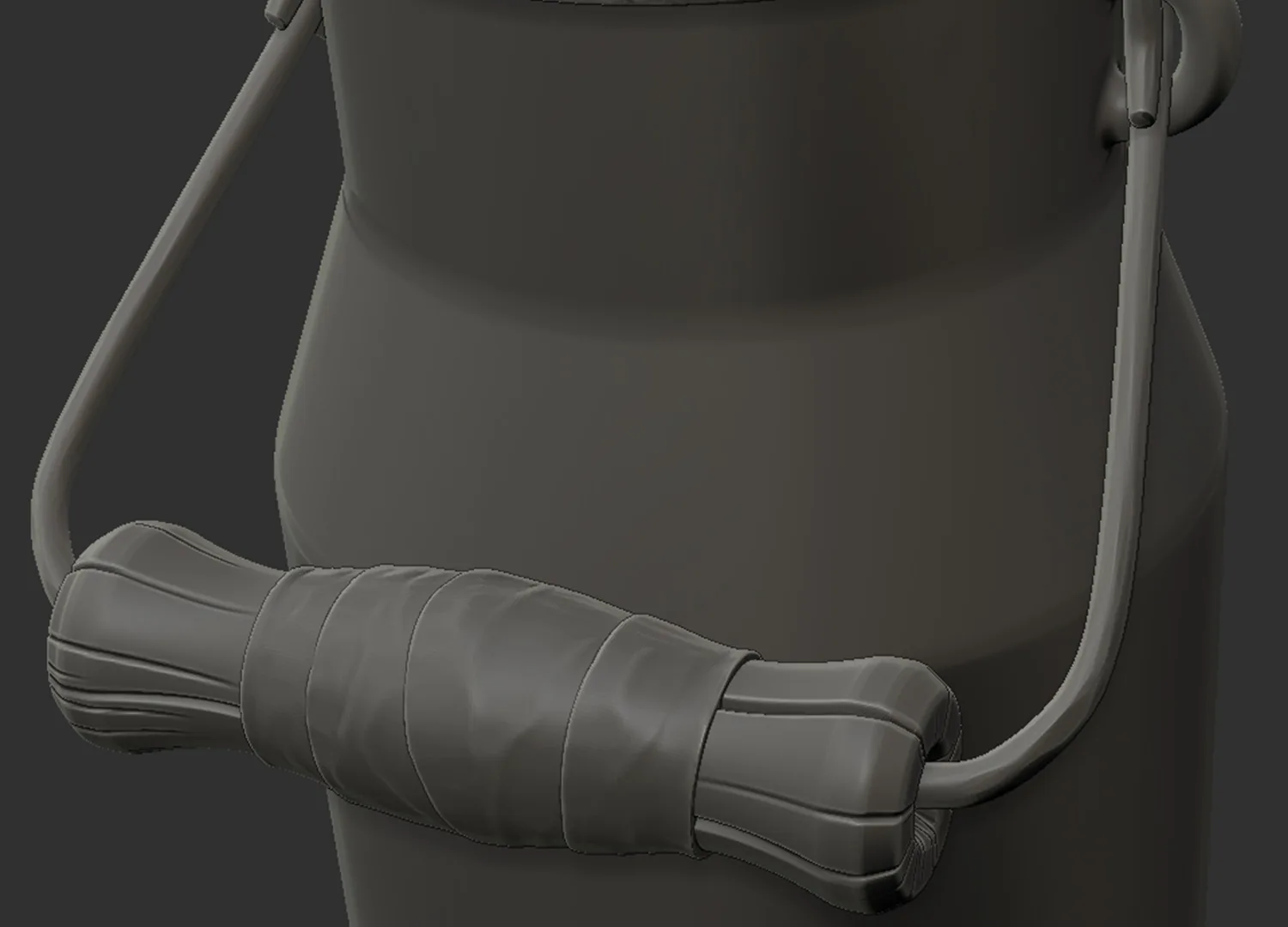

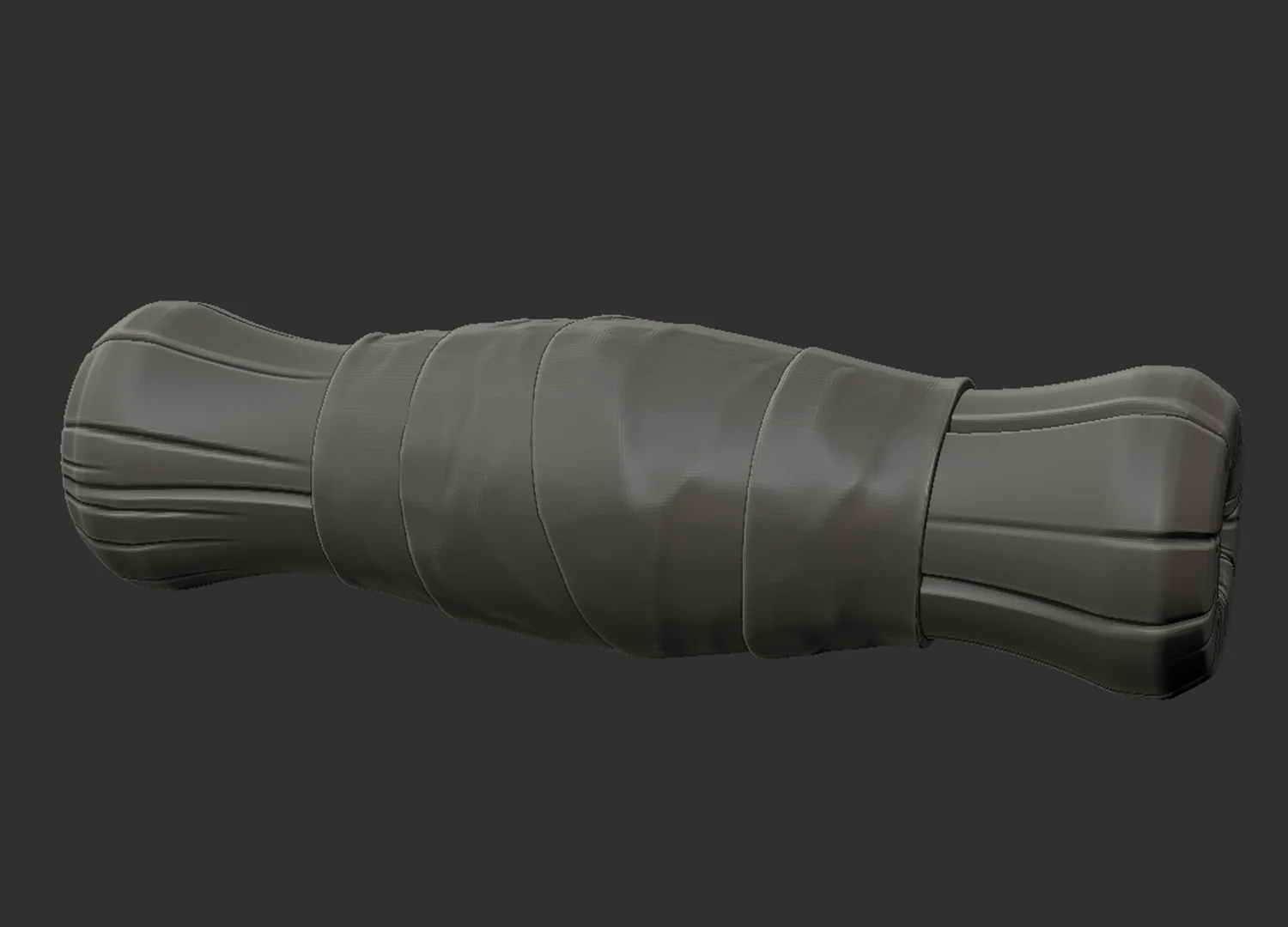

После этого я начал работать над деталями дерева. Моя основная задача в ZBrush при работе с деревом заключалась в том, чтобы добавить глубокие трещины, чтобы материал выглядел старым и изношенным. Чтобы воссоздать привлекательную обёртку ручки, я использовал маскировку на деревянной ручке, а затем извлёк её. Чтобы добавить детали на ленту, я также использовал основные кисти ZBrush: Standard, Smooth, Pinch, hPolish и т. д. В большинстве случаев я работаю со стандартным набором кистей в ZBrush.

Ретопология и UVs

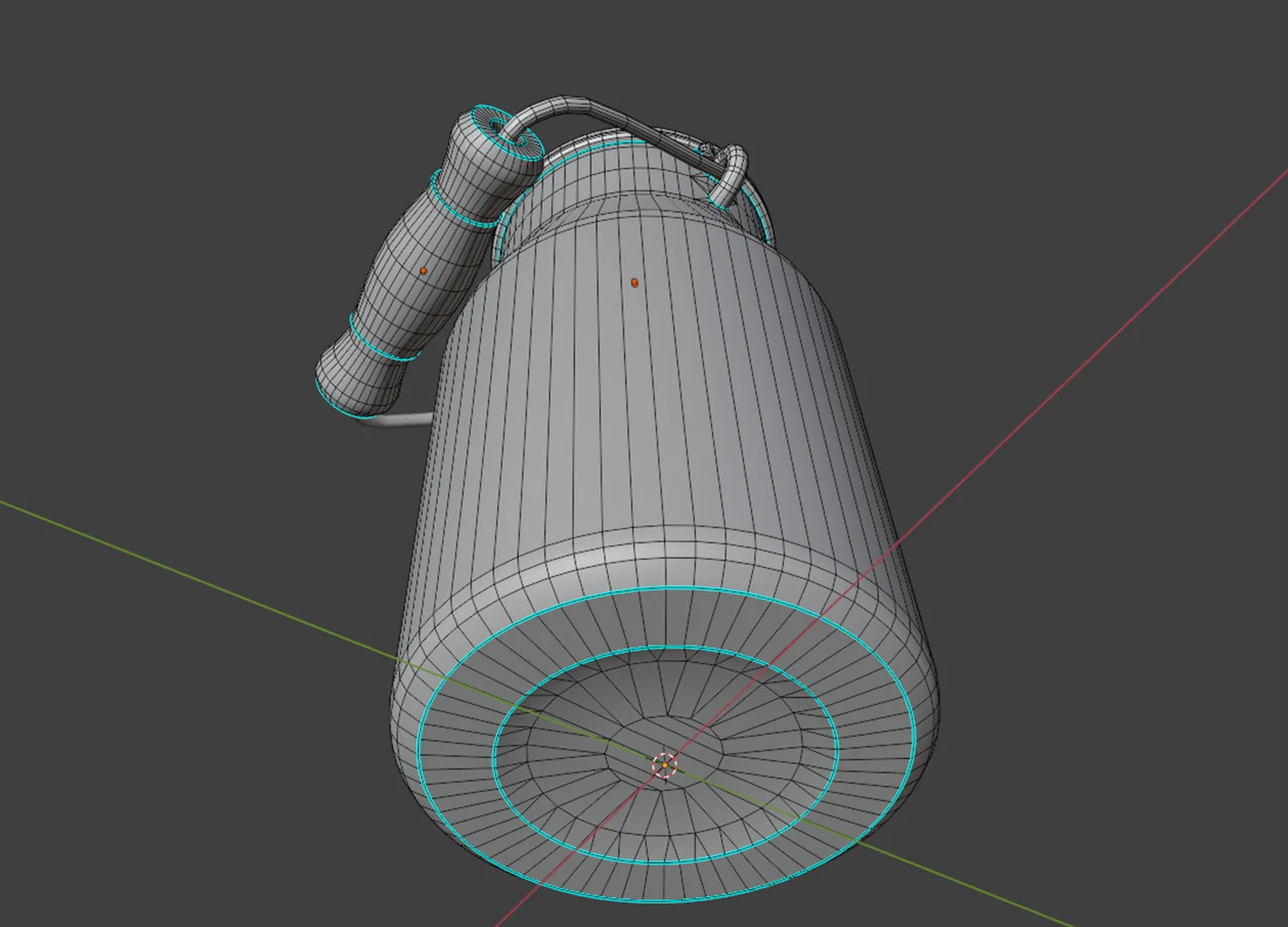

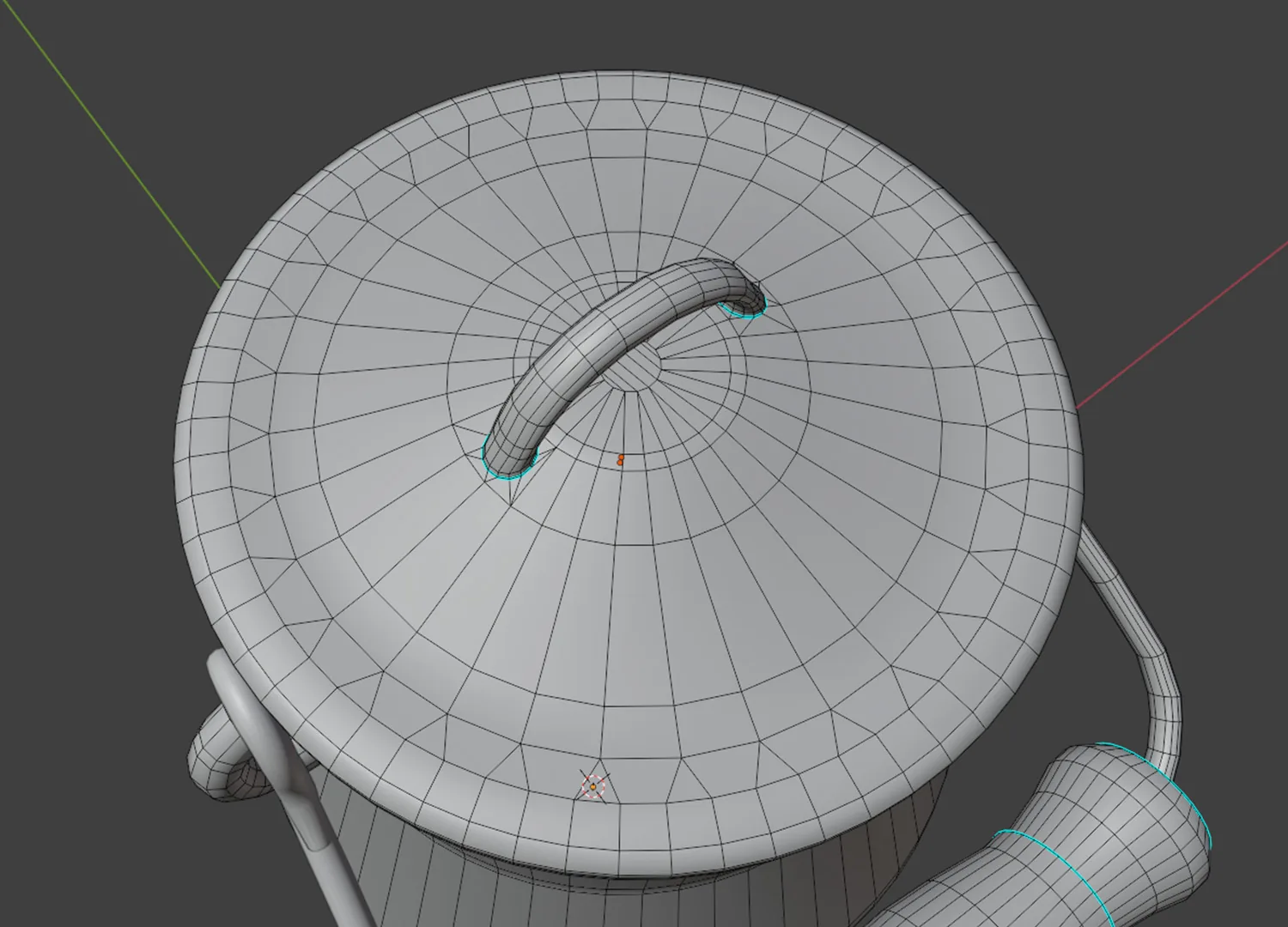

После этого я вернулся в Blender. И здесь, поскольку я ранее делал модель в Subdiv, мне нужно было только удалить модификаторы, оптимизировать сетку и убрать всё лишнее, что не влияло на общую форму силуэта. Я не устанавливал жёстких ограничений на полигоны, так как хотел добиться плавных форм и хорошего затенения.

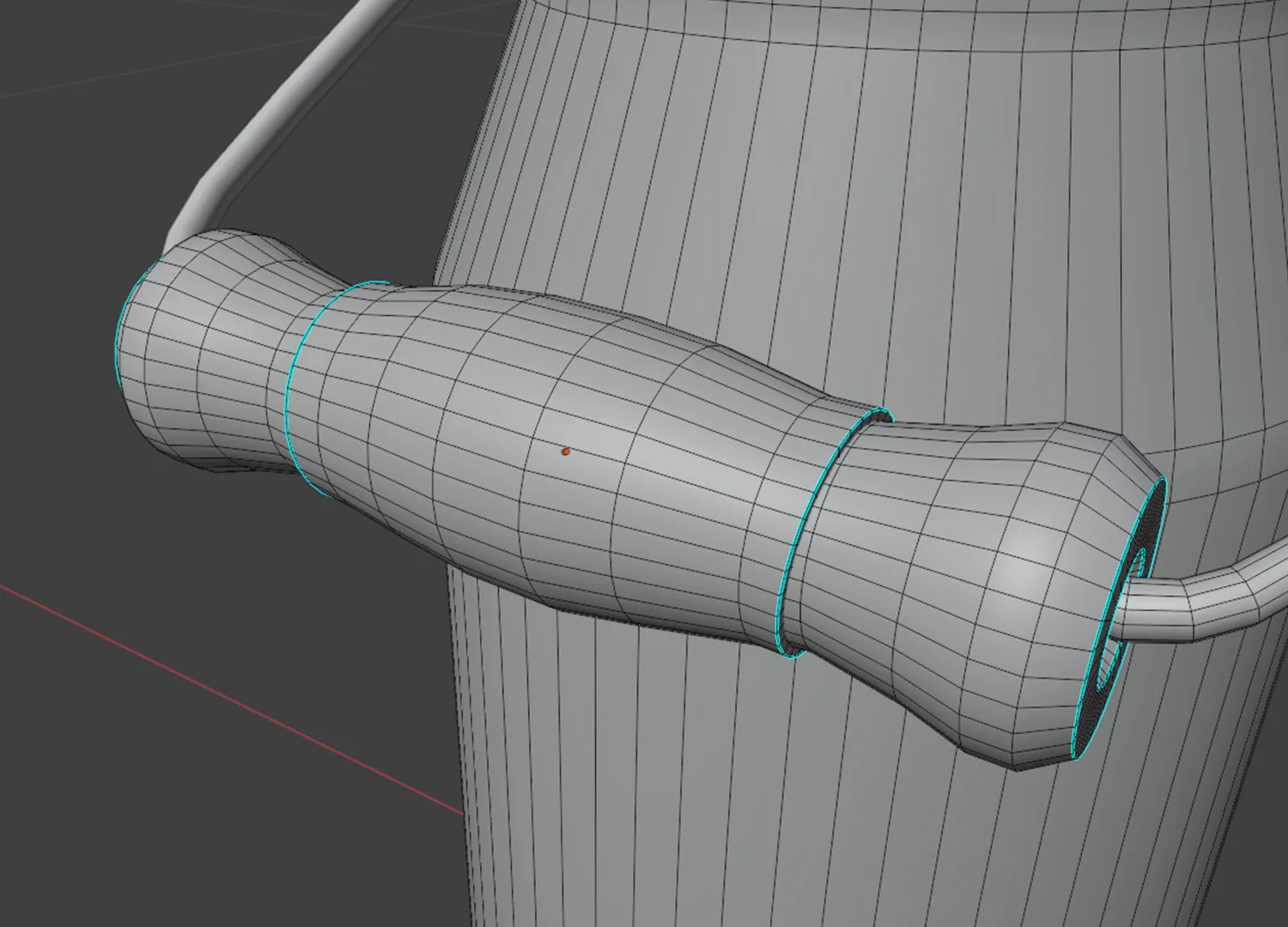

Я сделал низкополигональную версию ленты из обычного цилиндра, добавив необходимые пропорции, чтобы повторить силуэт ленты. Все детали будут перенесены на карту нормалей позже.

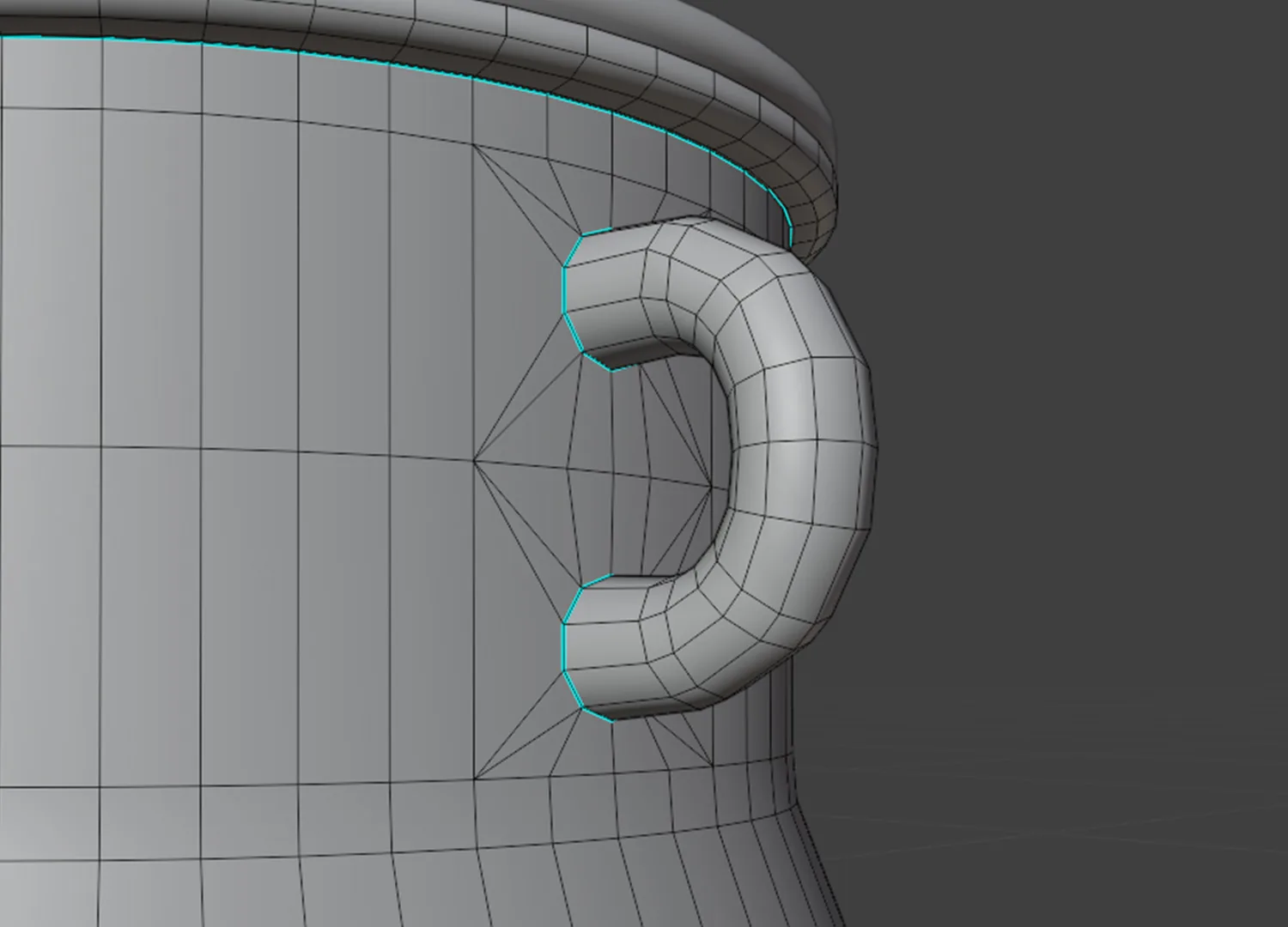

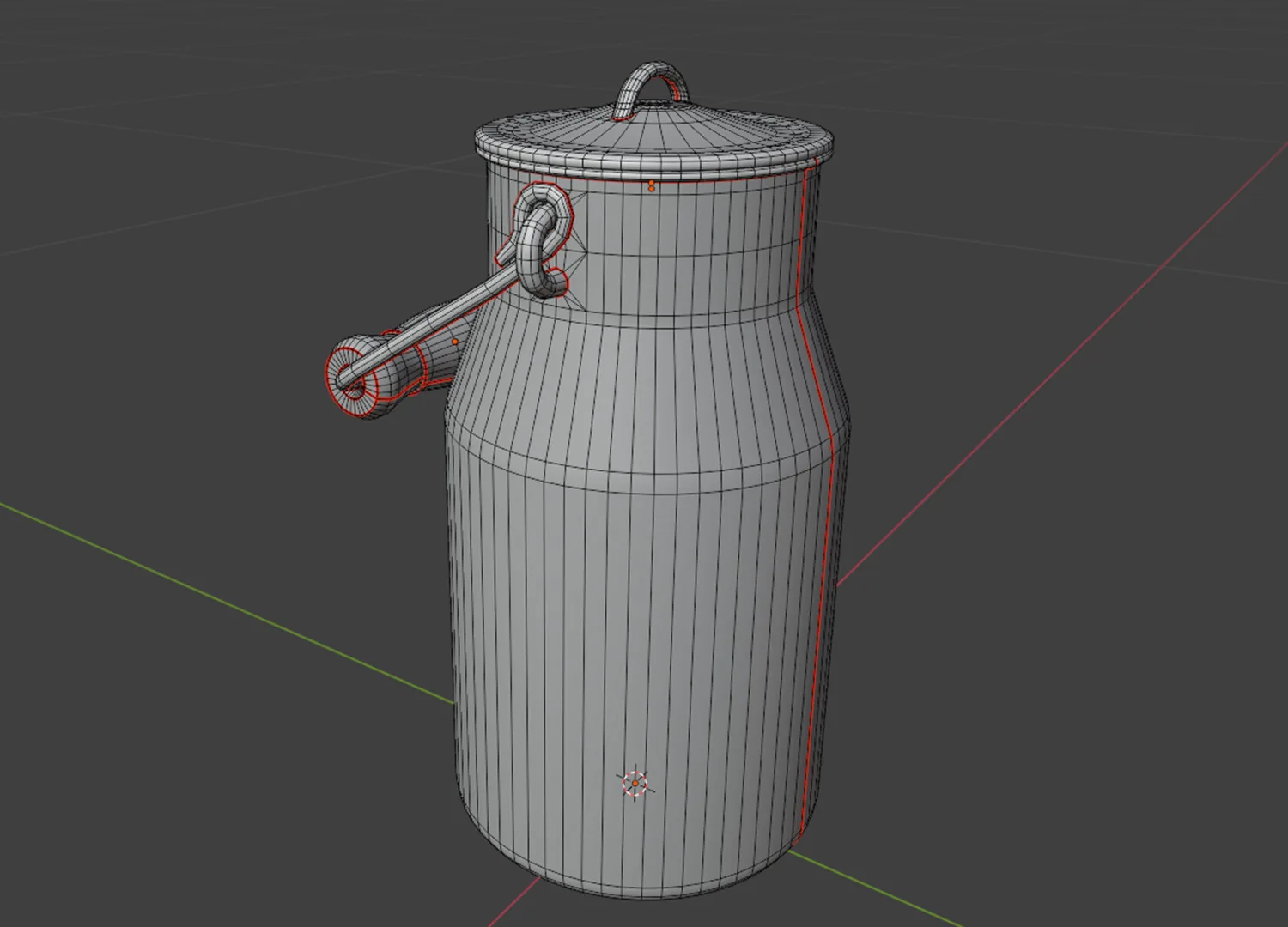

Осталось разместить жёсткие края и швы. Простое правило: меньше швов. И если вам нужен шов в каком-то месте, постарайтесь его скрыть. На жёстком краю всегда нужно ставить швы, иначе будут проблемы.

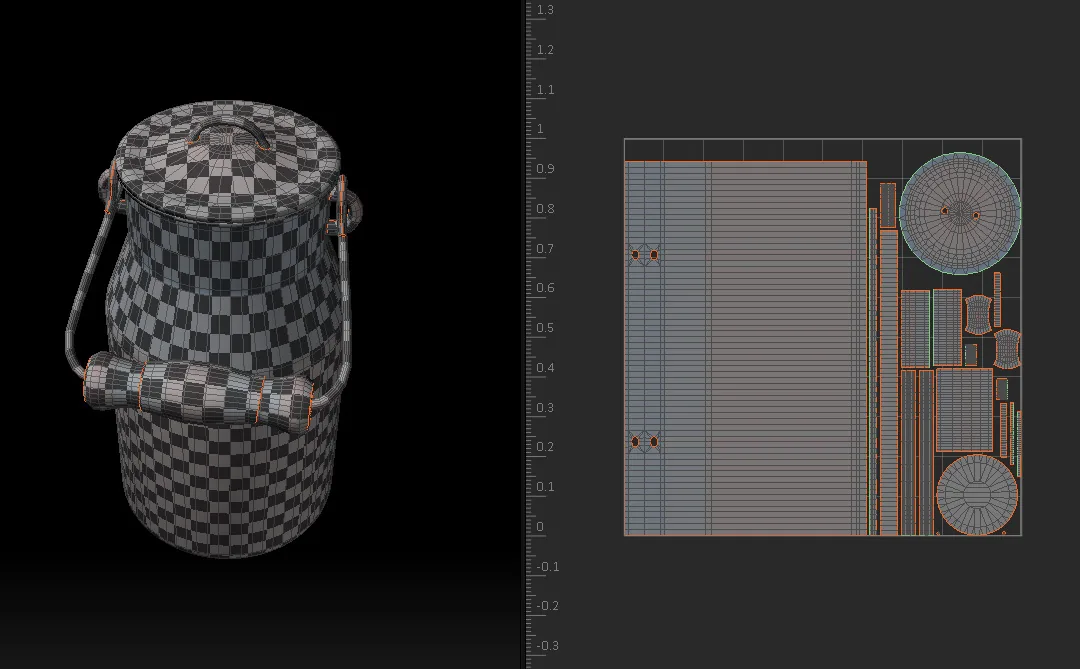

После того как все необходимые рёбра были отмечены, я перенёс модель в RizomUV. В этой программе я начал разворачивать и упаковывать свою модель. Поскольку почти вся модель состоит из цилиндров, почти всё было выровнено с помощью автоматических инструментов этого программного обеспечения; только несколько островов пришлось выровнять вручную из-за наличия внутренних вырезов. Всё было развёрнуто, чтобы избежать сильных растяжений, но также сохранить максимально возможную плотность на UV. Как только все формы были развёрнуты и выровнены, нужно было просто уменьшить их до одного текселя и правильно упаковать.

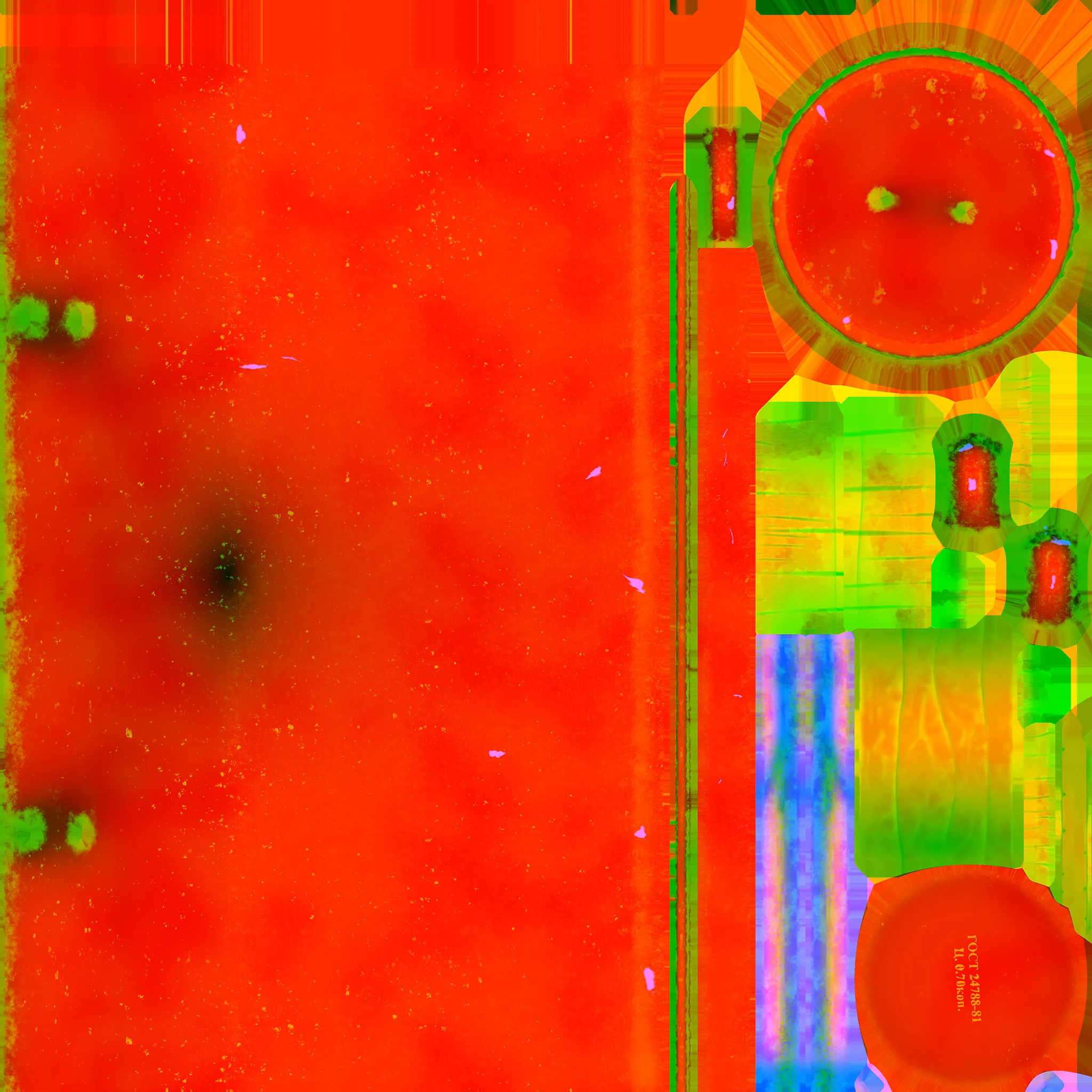

Запекание и текстурирование

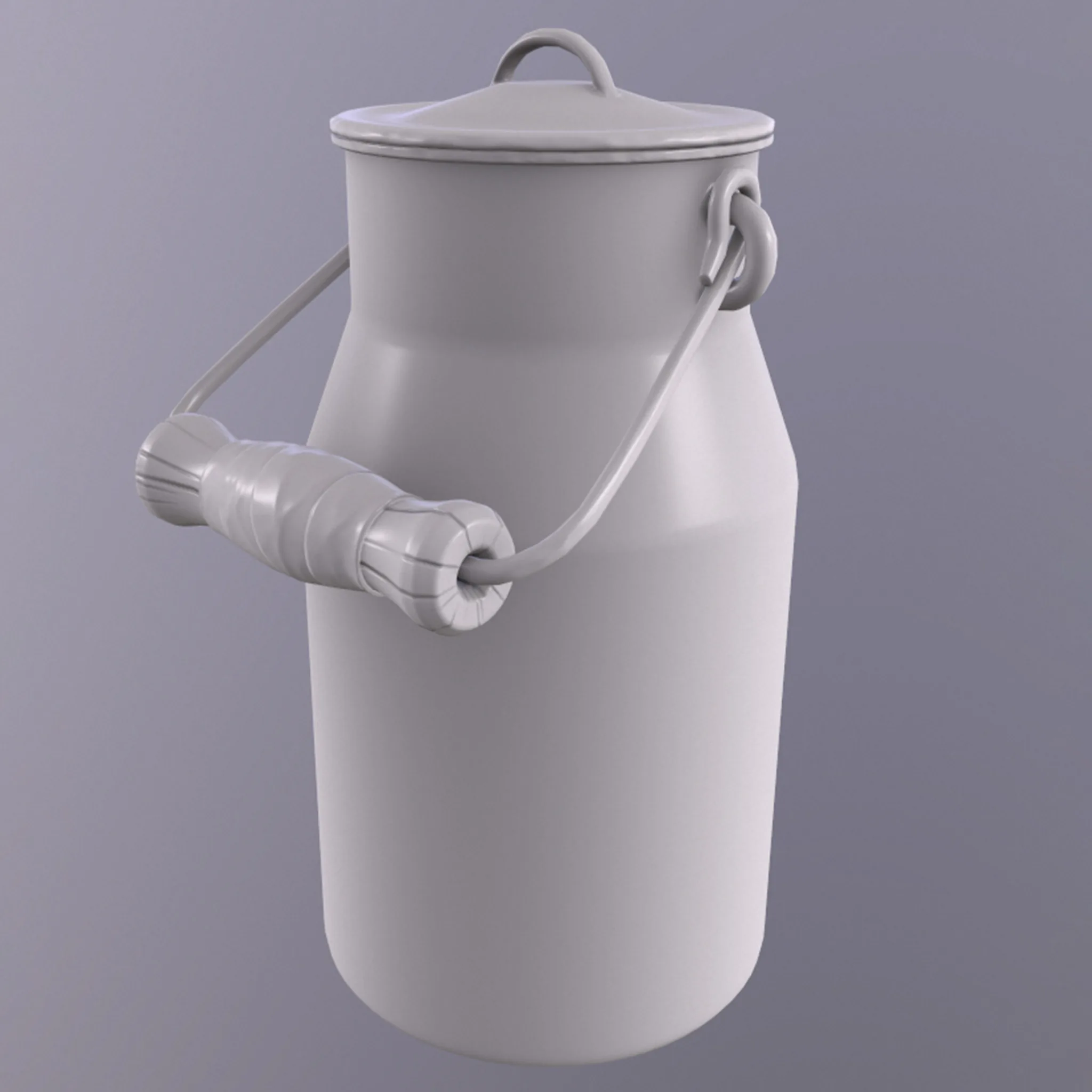

Я запекал карты в Marmoset Toolbag. Там всё стандартно, я настроил Cage и запек все нужные карты в разрешении 4K.

Список карт из запекания:

• Нормаль;
• Normalobj;
• Ambient Occlusion;
• Кривизна;
• Высота;
• Положение.

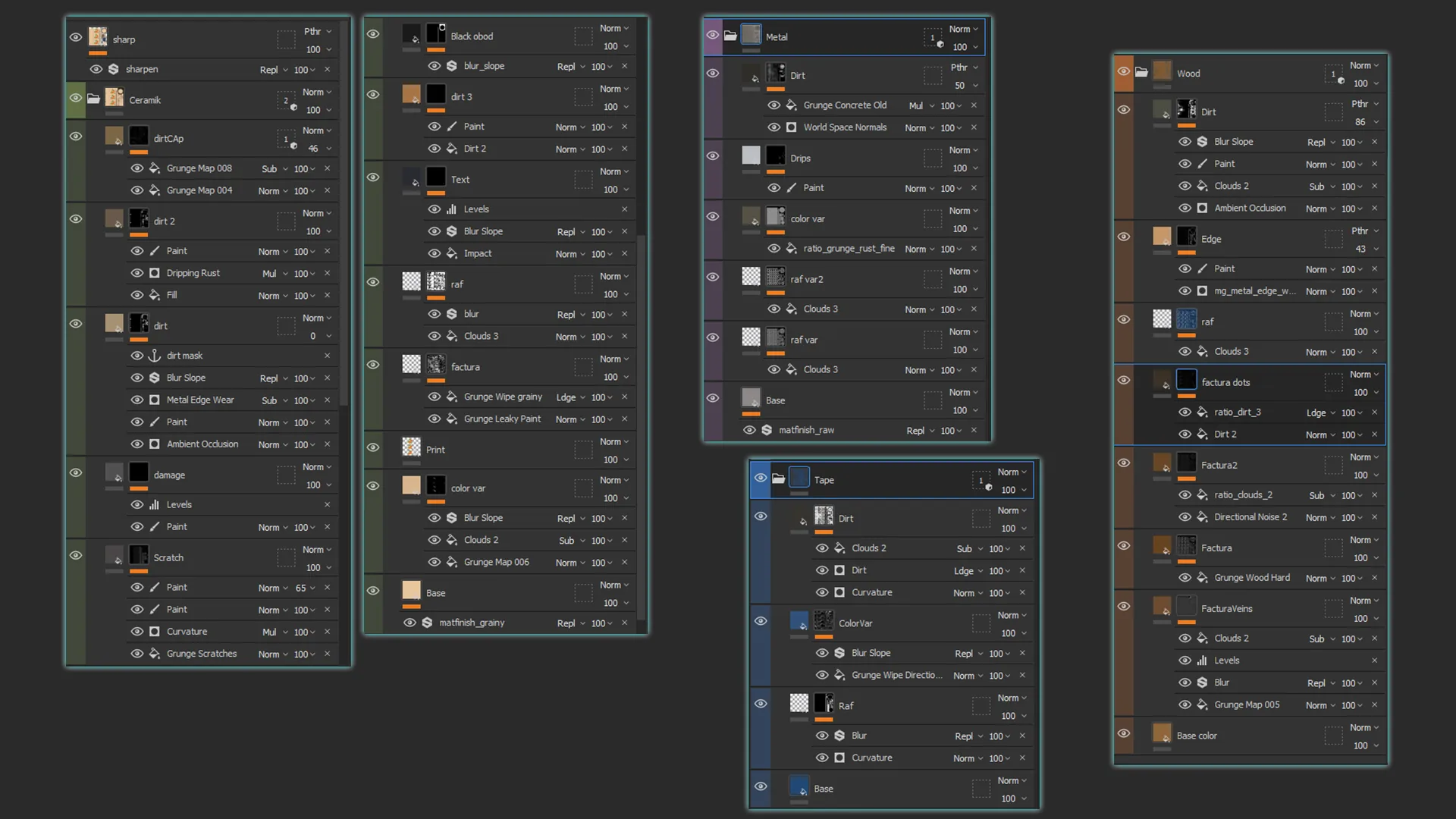

Для текстурирования я перешёл в Substance 3D Painter. Сначала я создал отдельные папки для структурирования. После этого я создавал каждый материал слой за слоем. Затем я просто следовал основным правилам иерархии слоёв: вариации текстур, шероховатость, цвет и т. д.

Я также добавил слой с печатью. Я нашёл печать для банки в Интернете. Это обычное PSD-изображение на прозрачном фоне. Мне нужно было только импортировать его в программу и добавить в пустой слой вместо цвета. После этого я разместил его в нужном месте на банке и повторил на UV-острове. Различные повреждения и царапины наносятся на основные слои материалов. И повреждения, и грязь всегда должны наноситься на те места, где они могли бы появиться в реальной жизни. Для большей реалистичности повреждений всегда смотрите на примеры вещей, используемых в реальной жизни. В качестве вишенки на торте сверху всех материалов наносится слой с фильтром Sharpening. Любые слои должны быть разнообразными, состоять из нескольких вариантов, чтобы на них было интереснее смотреть; главное — не «переборщить».

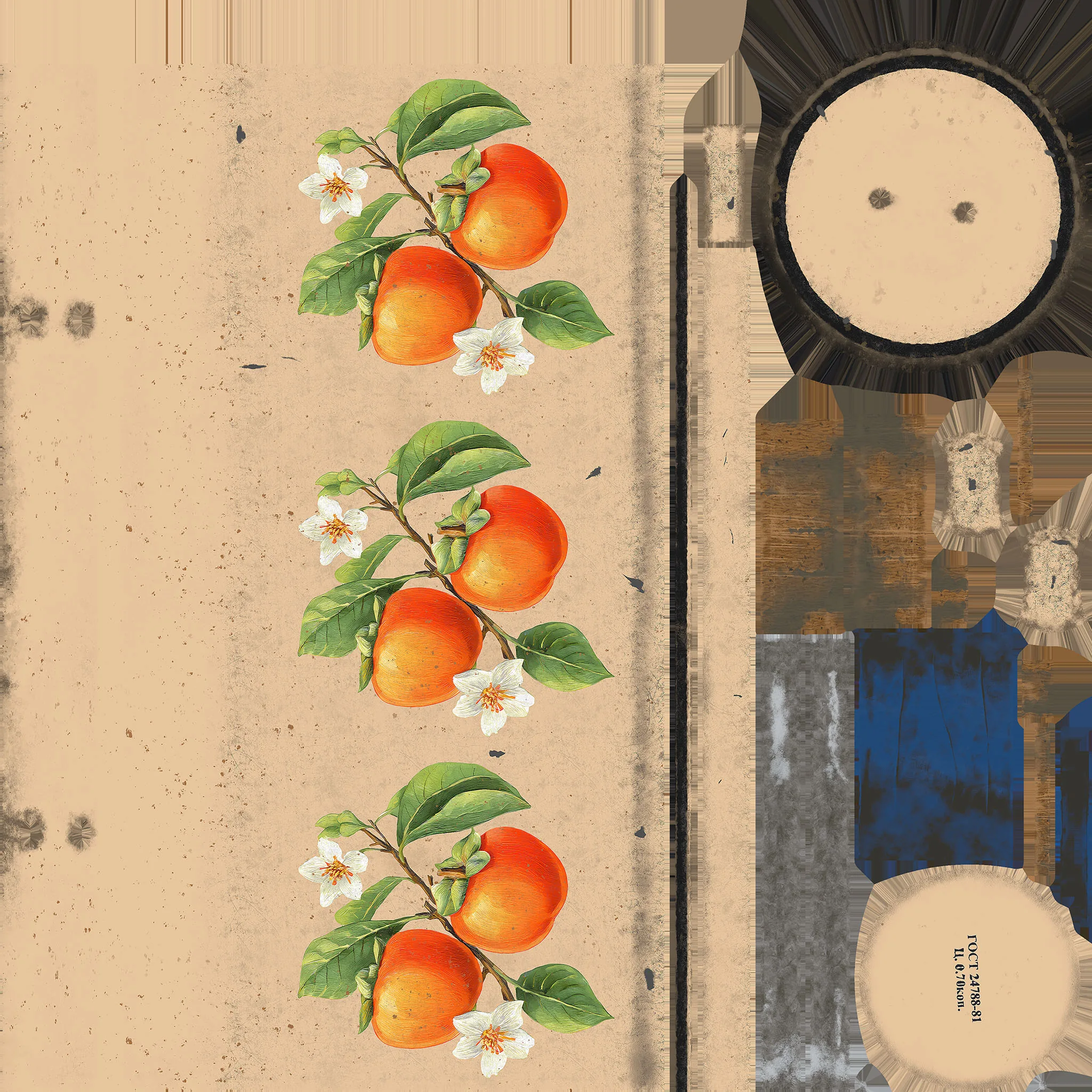

В итоге у меня получилось 3 выгруженные текстуры:

• Основной цвет;

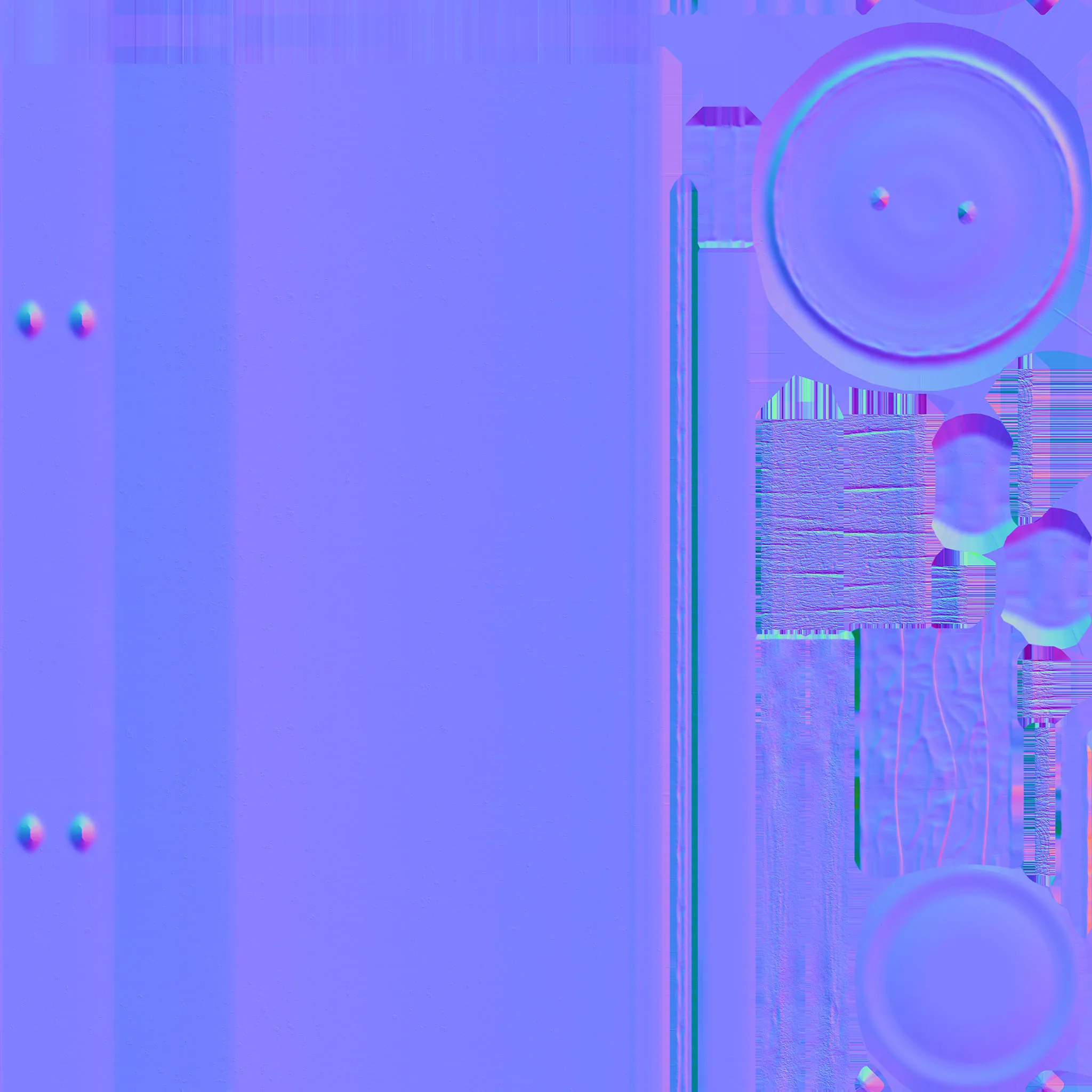

• Карта нормалей;
• ORM (1 текстура с 3 картами, добавленными в разные каналы RGB. Окклюзия в красном канале, шероховатость в зелёном канале, а металличность в синем канале).

Рендеринг

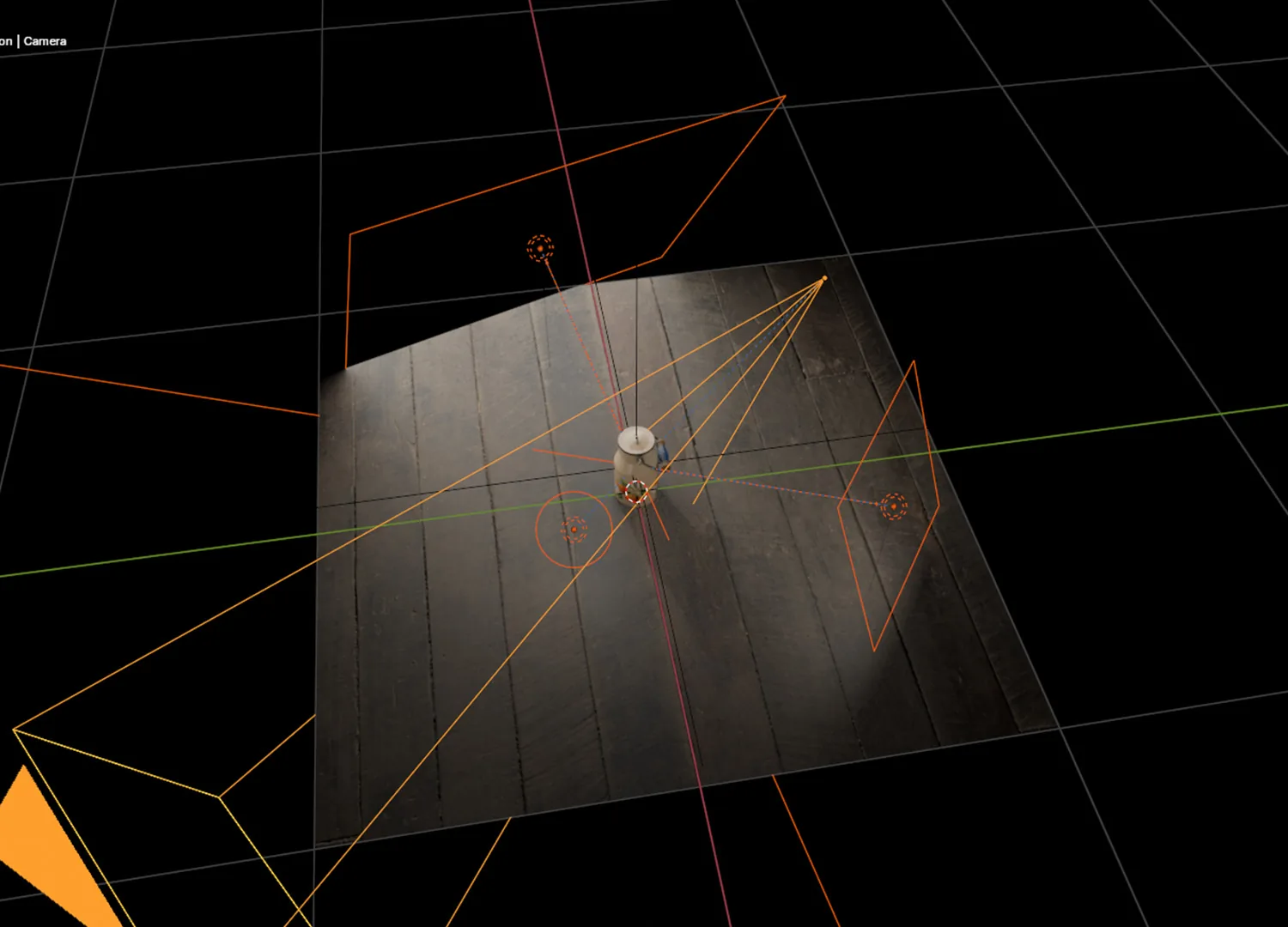

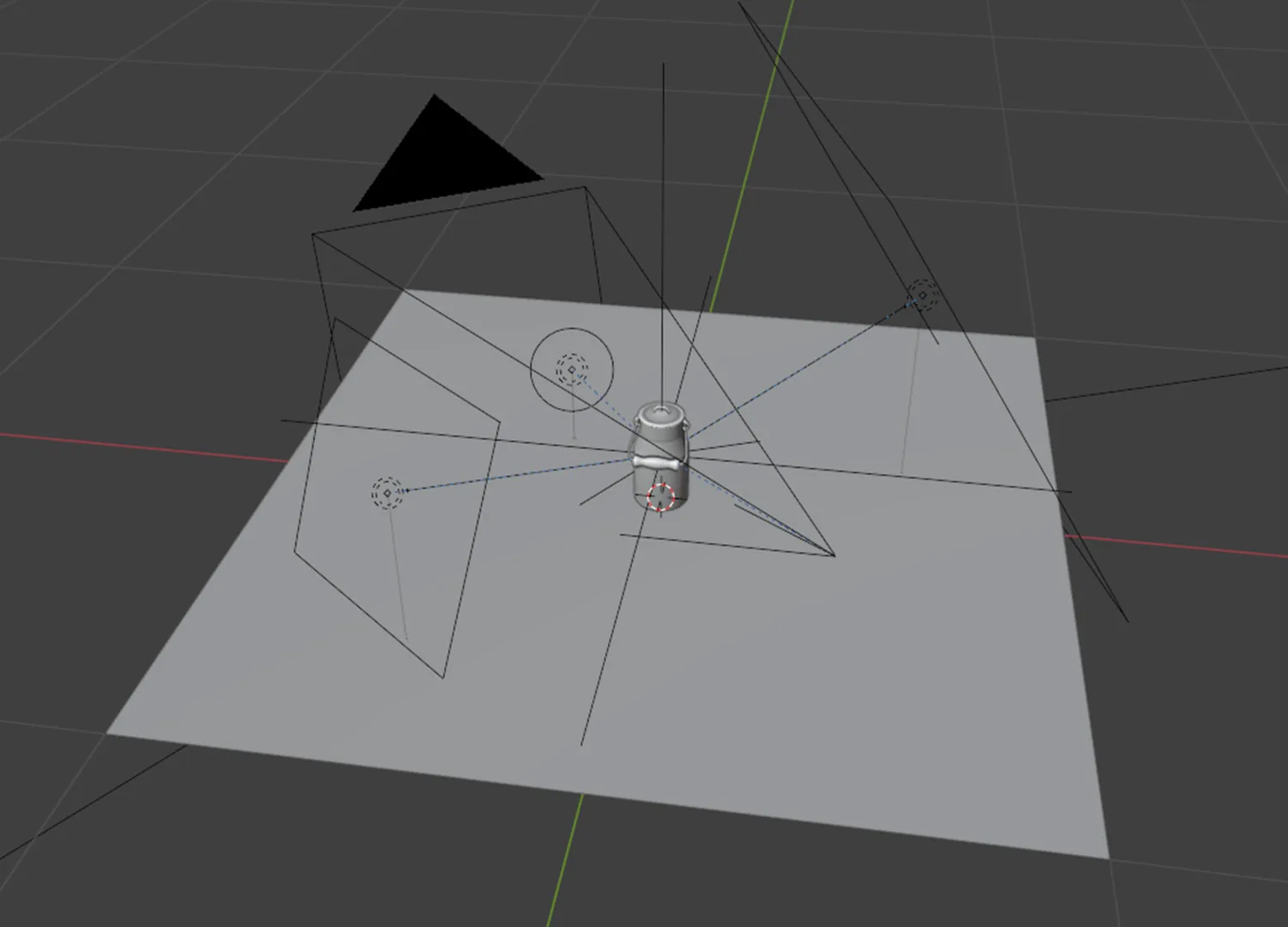

Для рендеринга я вернулся в Blender. Я добавил в сцену:

• Низкополигональную модель с готовыми текстурами;
• Ловец теней с простой деревянной текстурой в плитке;
• Стандартное трёхточечное освещение. Основной свет 17 Вт, заполняющий свет 2 Вт, подсветка 740 мВт.

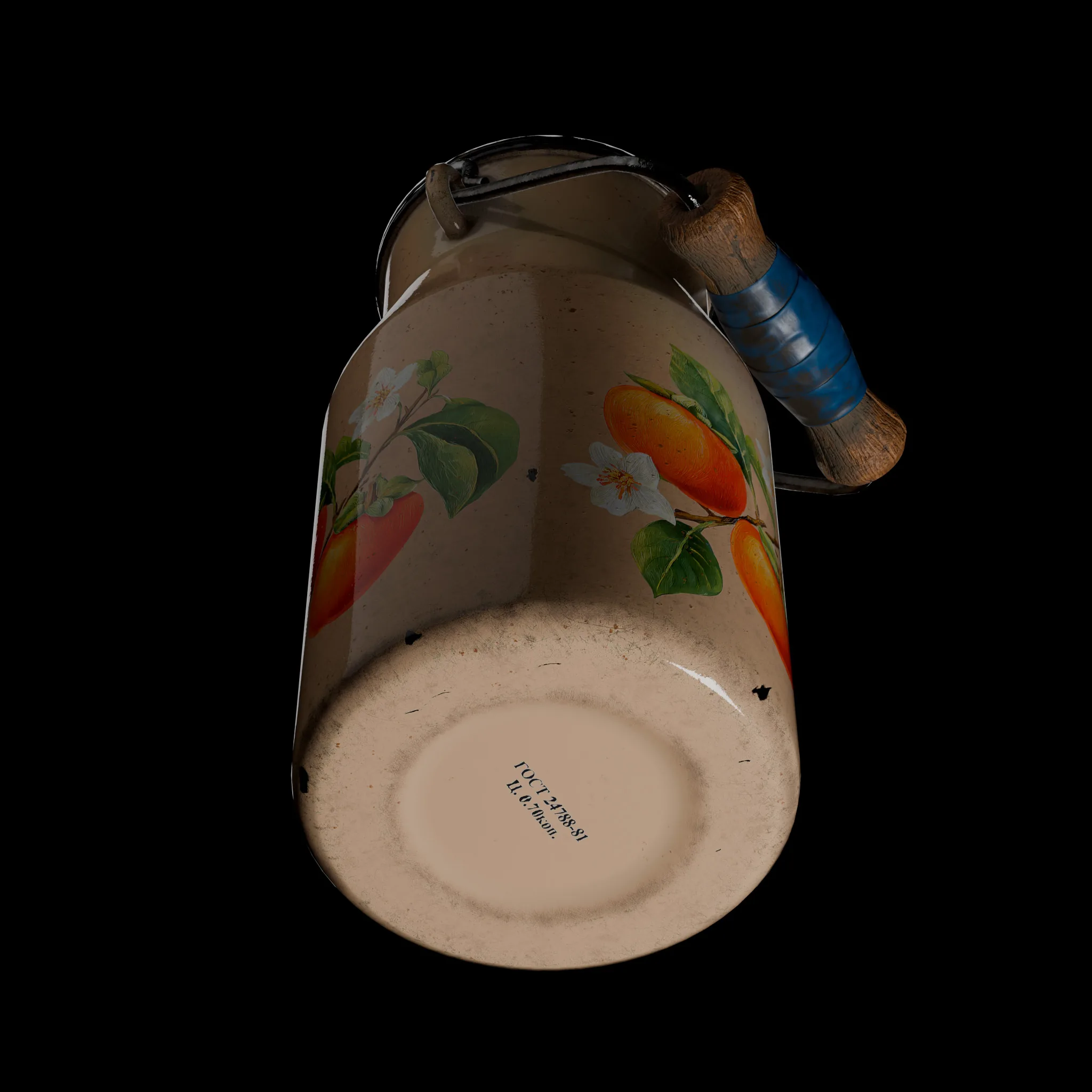

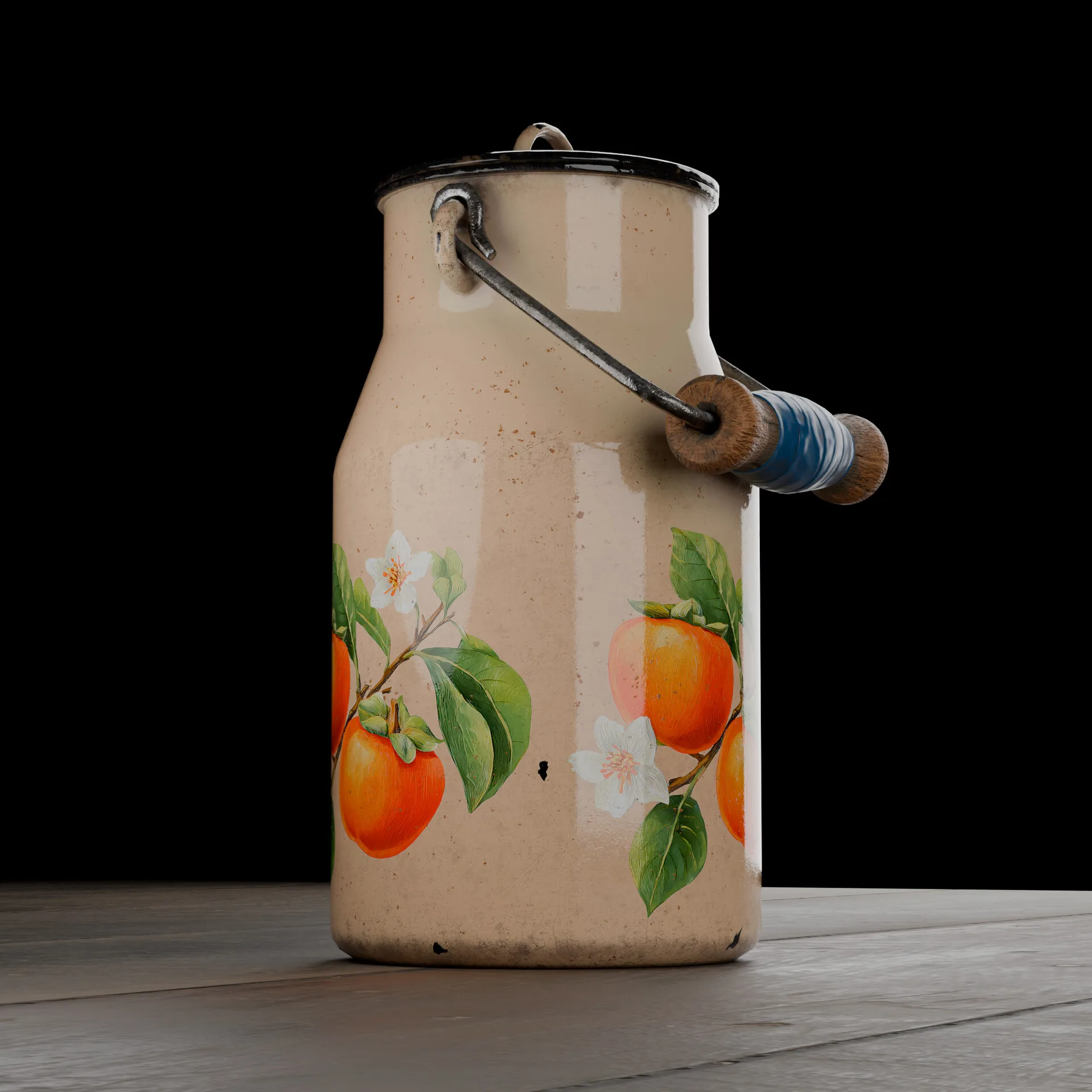

Результат

Итоговая модель имеет следующие параметры:

• 6708 треугольников;
• Текстура 4K;
• UV-пространство 83%;
• Плотность текселей 96 пикселей/см;
• Общее время, затраченное на работу: 25 часов.

Спасибо всем, кто обратил внимание на меня и мою работу.

Борис Лозовой, 3D-художник

Интервью проведено Эммой Коллинз
